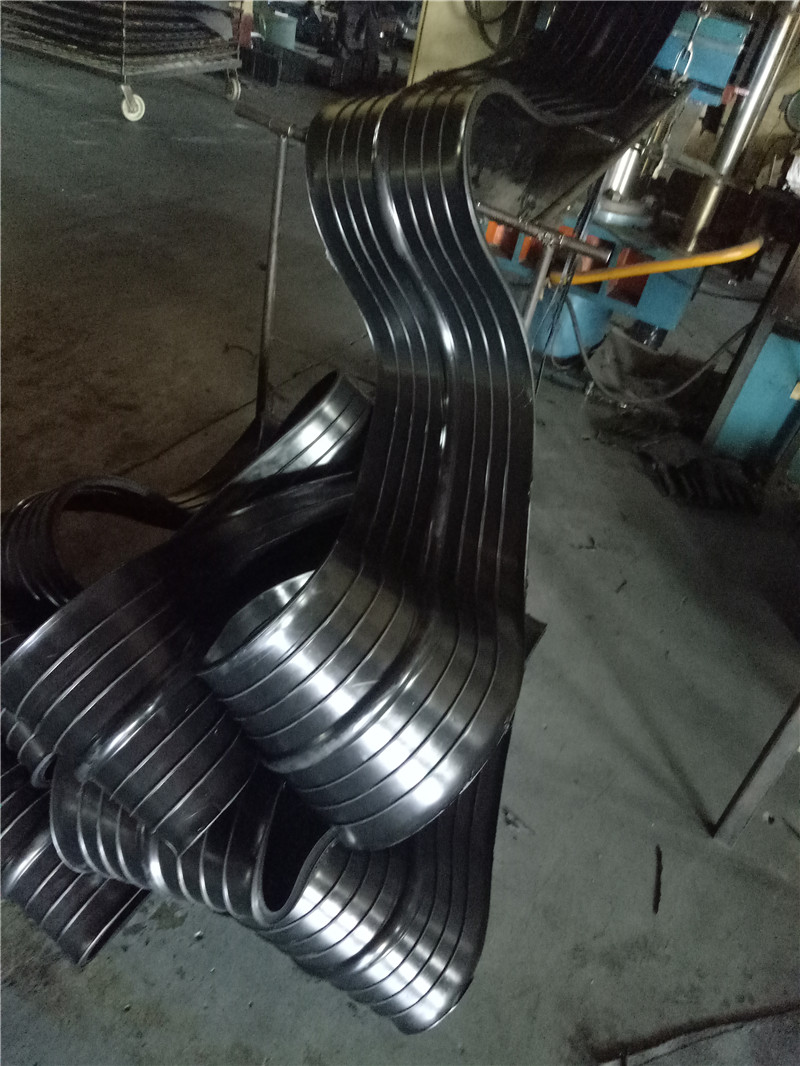

止水带是一种专用于建筑工程施工缝及变形缝的防水密封材料。一、 止水带作用：止水带是利用橡胶的高弹性，在各种压力荷载下产生弹性变形,从而起到坚固密封,可以有效地防止建筑构造的漏水,渗水并起到减震缓冲作用。二、 止水带用在什么工程中。在一般较大工程的建筑设计中，由于不能连续浇筑，或由于地基的变形，或由于温度变化引起的混凝土构件热胀冷缩等原因，需留有施工缝、沉降缝、变形缝，在这些缝外必须安装止水带来防止水的渗漏问题。这些缝的防渗漏问题就要采用在变形缝的部位浇铸橡胶止水带的办法来解决，它即能防止地下水(或外界水)渗漏到建筑结构中，又可防止建筑内的水漏到外界。止水带广泛用于各种类型的混凝土结构中。例如：挡水坝、蓄水池、地铁、涵洞遂道等地下工程中。

　　橡胶止水带的连接要点有哪些；止水带的长度应根据施工要求事先向生产厂家定制（一环长），尽量避免接头。如需接头，应满足以下要求：1.止水带连接采用特种粘结胶粘接，搭接长度不小于30cm。橡胶止水带接头必须粘接良好，严禁不加处理的搭接。2.粘接前，首先用刀将止水带凸出的部分割掉，然后用锉刀将待粘接的两块橡胶带的粘结面锉出新鲜面，用或粘接面及变形部分圆腔内腔。变形部分接缝的圆腔相接处是粘接的薄弱部位，因此采用玻璃胶封堵内腔，以防此处漏水。3.在粘接面均匀涂抹胶液，待胶液风干后，两块止水带进行粘接，粘接后用橡胶锤锤打，使粘接部位尽可能全面接触，减少空隙，然后用专用夹具将搭接部位夹紧，30分钟后拆下夹具。4.设置止水带接头时，应尽量避开容易形成积水基础底板、竖向墙体，宜留设在楼面等水平部位。

　　它是一种既有一般橡胶制品的性能，又有遇水自行膨胀性能的新型防水材料。止水、防水效果比一般橡胶止水条更为可靠。混凝土浇灌前，遇水膨胀止水条应避免雨淋与带有水的物体接触，sr塑性填料施工前为了使其与混凝土的可靠接触，sr塑性填料施工面应保持干燥、清洁、表面要整平。

　　橡胶止水带检测标准依据以gb18173.2-2014为标准一、从橡胶止水的物理性能来检测，主要以下列几项检测数据为标准：1、硬度（邵尔a）度60±5；2、拉伸强度≥10 mpa ,12 mpa ,15 mpa ；3、扯断抻长率≥300%和380%；4、撕裂强度2]，kn/m≥25和30；5、脆性温度；≤-40℃和-45℃无裂纹；6、硬度变化(邵尔a）度≤8；7、拉伸强度≥12；8、扯断抻长率≥300%；9、压缩变形（70℃×24h）≤35%

　　橡胶止水带的型号是多种多样，以上几种是最常用的型号，一般的止水带宽度范围为200mm-1200mm,厚度范围为：5mm-20mm。我公司可以按图加工订做各种异形橡胶制品，同时还承接客户来样来图设计制造。品种全、质量优、价格低、服务好的经营模式，势必能满足客户的多方需求。

　　在许多大型工程建筑设计中,土建、水土结构之间都有一定的伸缩要求，并存在防水防震等要求，因此采用和安装橡胶止水带是有效地解决以上工程中遇到种种问题。在对橡胶止水带的sr塑性填料施工应符合下列规定：橡胶止水带应在其两侧混凝土龄期达到42d后再sr塑性填料施工，但高层建筑的橡胶止水带应在结构顶板浇筑混凝土14d后进行；橡胶止水带的接缝处理应符合本规范。

　　止水带材料施工环境气温；高聚物改性沥青橡胶止水带冷粘法不低于5oc，热溶法不低于-10oc合成高分子橡胶止水带冷粘法不低于5oc，热熔焊接法不低于-10oc自粘橡胶沥青橡胶止水带不低于5oc

　　橡胶与金属粘合项仅适用于具有钢边的止水带。2 若有其他特殊需要时，可由供需双方协议适当啬检验，如根据用户需求酌情考核霉菌试验，但其防霉性能应等于或高于2级。

　　聚乙烯闭孔泡沫板在国外已广泛应用于公路、道桥胀缝、立交桥、高速公路、机场跑路、地道桥、地下通道、地铁、桥头挡阻墙接缝、公路两侧护坡，路基护坡等混凝土工程中的接缝及止水材料，电厂防潮闸、冷却塔、建筑等工程中混凝土接缝、胀缝及止水材料混凝土公路、高架桥梁、涵洞遂道、机场路道、堤坝护坡等水利电力混凝土工程。返回搜狐，查看更多
